La guía lineal de perfil bajo DLY proporciona un movimiento lineal preciso y estable en maquinaria donde el espacio de instalación vertical es limitado. Su altura de montaje reducida ayuda a crear un sistema de movimiento más compacto y mantiene la plataforma móvil más cerca de la base de la máquina.
DLY proporciona esta configuración de bajo-perfil a través de la serie ED. Los bloques cuadrados EDH se adaptan a plataformas de montaje estrechas, mientras que los bloques con bridas EDW proporcionan una superficie de montaje más amplia para mesas más amplias y diseños de ensamblaje alternativos.
Durante la selección se deben considerar el espacio disponible para los rieles, el ancho de la plataforma, la dirección de la carga y la rigidez requerida. Con el tamaño de riel, la forma del bloque, la precarga, el grado de precisión y la cantidad de bloques adecuados, la guía se puede configurar para equipos de automatización compactos, maquinaria para trabajar la madera, sistemas de embalaje, equipos de inspección y ejes de máquinas auxiliares.
Estructura del producto

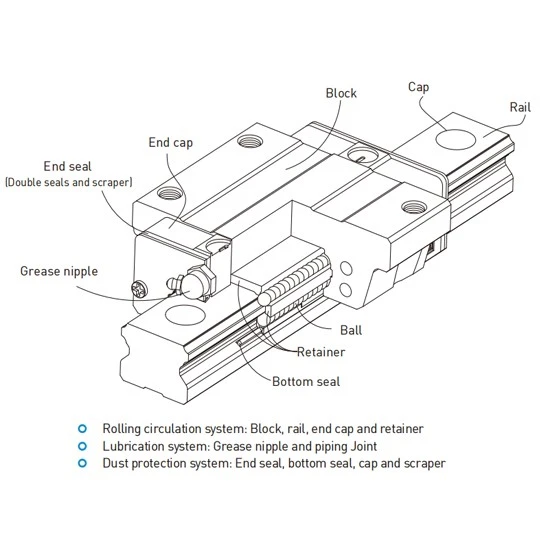

La estructura de bola-circulante proporciona un movimiento lineal suave entre el bloque y el riel. Un centro de bloque bajo y una sección de riel compacta ayudan a controlar la altura total del conjunto móvil. El retenedor de bolas mantiene las bolas dentro del bloque cuando éste se retira del carril, simplificando la instalación y el mantenimiento.
La combinación compacta de riel-y-bloque ayuda a colocar el sistema de movimiento debajo de cubiertas bajas de la máquina, mesas y mecanismos internos.
Una plataforma móvil más baja puede reducir la distancia entre la carga aplicada y la superficie de montaje de la guía, lo que ayuda a mejorar la estabilidad del sistema.
Las configuraciones de bloque cuadrado y con brida permiten que la guía coincida con diferentes anchos de plataforma, direcciones de montaje y métodos de montaje.
Bloque EDH o EDW
EDH y EDW utilizan el mismo concepto de diseño de perfil bajo-pero ofrecen diseños de instalación diferentes. La elección debe basarse en el ancho de montaje disponible y en la forma en que la plataforma móvil está conectada al bloque.
| Formulario de bloque | Característica de montaje | Recomendado cuando | Puntos para confirmar |
|---|---|---|---|
| Bloque cuadrado EDH | Cuerpo de bloque más estrecho con montaje superior | La plataforma es estrecha o el espacio de instalación lateral es limitado | Ancho de plataforma, acceso a tornillos de montaje y espacio entre bloques |
| Bloque de brida EDW | Brida más ancha y superficie de montaje más grande | La mesa es más ancha o se prefiere una interfaz de montaje más amplia. | Espacio lateral disponible, dirección de montaje y espacio libre de interferencias |
Las dimensiones completas de los modelos EDH y EDW, las opciones de bloque y los datos técnicos están disponibles en la páginaGuía cuadrada EDpágina del producto.
Dibujos de especificaciones
Los dibujos a continuación muestran los formularios de bloque de perfil bajo-EDH y EDW disponibles. Al revisar un dibujo, preste especial atención a la altura del ensamblaje, el ancho y la longitud del bloque, la posición del orificio de montaje-y el espacio libre requerido alrededor de la plataforma móvil.
Bloque cuadrado EDH
Bloque de brida EDW
Comprobación de espacio
La selección de una guía de perfil-bajo debe comenzar con la envoltura del equipo y no solo con el tamaño del riel. Confirme las siguientes dimensiones antes de comparar las capacidades de carga.
| Artículo de diseño | Qué comprobar | Por qué es importante |
|---|---|---|
| Altura de montaje H | Distancia desde la superficie de montaje del riel hasta la parte superior del bloque | Determina si la guía encaja debajo de la mesa móvil o la cubierta de la máquina. |
| Ancho del bloque W | Ancho de plataforma disponible y posiciones de{0}}orificios de montaje | Ayuda a determinar si un bloque EDH o EDW es más adecuado |
| Longitud del bloque L | Espacio disponible en ambos extremos de la plataforma móvil | Afecta la carrera utilizable, la distribución de carga y la separación de interferencias. |
| Espaciado de rieles | Distancia central entre dos carriles guía paralelos | Un mayor espaciamiento puede mejorar la resistencia a las cargas de momento |
| Acceso al tornillo | Espacio libre de herramientas por encima y alrededor del bloque | Evita que la plataforma o los componentes adyacentes obstruyan la instalación. |
Gama de productos
La tabla proporciona una descripción general de la configuración inicial. La selección final debe compararse con la carga, el momento, la vida útil, la velocidad de desplazamiento y la precisión de la instalación requeridos.
| Serie de productos | Serie de guías lineales de perfil bajo-DLY ED |
| Bloquear formularios | Bloque cuadrado EDH y bloque de brida EDW |
| Tamaños nominales | 15, 20, 25 y 30 |
| Opciones de precisión | H y P se seleccionan comúnmente; Otros requisitos deben confirmarse antes de realizar el pedido. |
| Longitud del riel | Seleccionado según recorrido y longitud de instalación; corte personalizado está disponible |
| Cantidad de bloques | Confirmado según la carga, momento y disposición mecánica. |
Perfil bajo o miniatura
Tanto "perfil bajo" como "miniatura" describen productos compactos, pero no resuelven exactamente el mismo problema de diseño.
| Tipo de guía | Prioridad principal | Equipo típico | Dirección de selección |
|---|---|---|---|
| Guía de perfil bajo | Altura de montaje más baja con una práctica capacidad de carga industrial | Maquinaria compacta para automatización, carpintería y embalaje. | Elija cuándo la altura de instalación vertical es la restricción principal |
| Guía en miniatura | Tamaño total mínimo y componentes móviles livianos | Pequeños instrumentos, electrónica y aparatos de laboratorio. | Considere elGuía lineal en miniatura MDcuando todo el sistema de movimiento debe ser miniaturizado |
Aplicaciones
Adecuado para transferir, posicionar y recoger-y-ejes de colocación donde los sensores, actuadores y cubiertas dejan un espacio vertical limitado.
Se puede utilizar en mecanismos de alimentación, ajuste de posición-de corte y movimiento auxiliar con altura interna restringida.
Ayuda a organizar las etapas de movimiento debajo de cámaras, sondas y componentes de medición sin elevar innecesariamente la plataforma de inspección.
Aplicable a mecanismos compactos de empuje, guía, sellado-ajuste de posición y manipulación de materiales-.
Adecuado para guardas, mecanismos-de ajuste de herramientas, unidades de alimentación y otros ejes secundarios que requieren una guía estable en un espacio limitado.
Admite movimiento lineal controlado en equipos de montaje, manipulación y prueba donde la densidad de los componentes restringe el espacio de instalación.
Soporte OEM
DLY puede admitir la selección de guías de perfil bajo-según los planos de la máquina, el espacio de instalación y las condiciones de funcionamiento. Los servicios disponibles incluyen:
- Corte de rieles a la longitud de instalación confirmada
- Cantidad de bloque y confirmación de disposición
- Soporte de selección de precisión y precarga
- Revisión del-modelo de reemplazo y-dimensión de montaje
- Embalaje e identificación OEM para pedidos confirmados.
Preguntas frecuentes
P: ¿Debo seleccionar EDH o EDW?
R: Generalmente se considera EDH cuando la plataforma móvil es estrecha o el espacio lateral es limitado. EDW tiene una brida y una superficie de montaje más amplias, lo que lo hace adecuado para mesas más amplias y diferentes disposiciones de montaje. La elección final también debe tener en cuenta la carga, el momento y el acceso de los tornillos.
P: ¿Es lo mismo una guía de perfil bajo-que una guía en miniatura?
R: No. Una guía de perfil bajo-reduce principalmente la altura del ensamblaje y al mismo tiempo conserva un formato de riel-y-bloque industrial. Una guía en miniatura reduce el ancho, la altura y la masa total del sistema de guía completo para instrumentos y dispositivos más pequeños.
P: ¿Se puede seleccionar la longitud del riel según la carrera requerida?
R: Sí. La longitud del riel se puede seleccionar de acuerdo con el recorrido requerido y la envolvente de instalación. El cálculo debe incluir la longitud del bloque, el espacio entre bloques, el margen de seguridad de los extremos y la posición de los componentes circundantes.
Envíenos su plano de instalación, carrera requerida, carga y altura de ensamblaje disponible para confirmar el modelo.
